IRC, intensité lumineuse, température de couleur, profondeur de champ… autant de notions qui paraissent parfois floues sur une fiche technique d’éclairage chirurgical. Pourtant, comprendre ces critères est essentiel pour choisir la lampe adaptée et garantir une visibilité optimale au bloc. Dissolution des ombres, respect du flux laminaire et technologies avancées Surgiris : tous ces éléments se mettent au service du confort et de la précision du chirurgien.
Comprendre les enjeux de l’éclairage chirurgical
Dans une salle d’opération, la qualité de l’éclairage chirurgical joue un rôle déterminant dans la précision des gestes, la sécurité du patient et le confort visuel de l’équipe médicale. Une lumière performante doit restituer fidèlement les couleurs, supprimer les zones d’ombre et offrir une intensité homogène, quelles que soient les conditions d’intervention.
Pour choisir le bon éclairage médical, il est essentiel de savoir lire et interpréter les données présentes sur une fiche technique. Ces informations, souvent perçues comme purement techniques, traduisent pourtant des éléments concrets de performance : rendu des couleurs, température de couleur, intensité lumineuse…
Chez Surgiris, concepteur et fabricant français d’éclairages chirurgicaux, chaque valeur technique correspond à une exigence clinique précise. Comprendre ces paramètres, c’est donc garantir aux chirurgiens une vision précise et naturelle, au service de la performance opératoire.
1. L’IRC : un critère essentiel pour un éclairage chirurgical
L’IRC, ou Indice de Rendu des Couleurs, mesure la capacité d’une source lumineuse à restituer fidèlement les teintes naturelles des objets éclairés. Exprimé par la valeur Ra, il varie de 0 à 100 : plus ce chiffre est élevé, plus la lumière se rapproche de la lumière naturelle du jour.
Dans le domaine médical, et plus particulièrement en éclairage chirurgical, cette notion est essentielle. Le chirurgien doit pouvoir distinguer avec précision les différentes nuances de tissus, identifier les zones vasculaires ou les structures anatomiques sans altération de couleur. Un IRC inférieur à 80 est considéré comme insuffisant pour un usage médical, tandis que les éclairages chirurgicaux haut de gamme dépassent souvent 95 Ra, garantissant une restitution chromatique quasi parfaite.

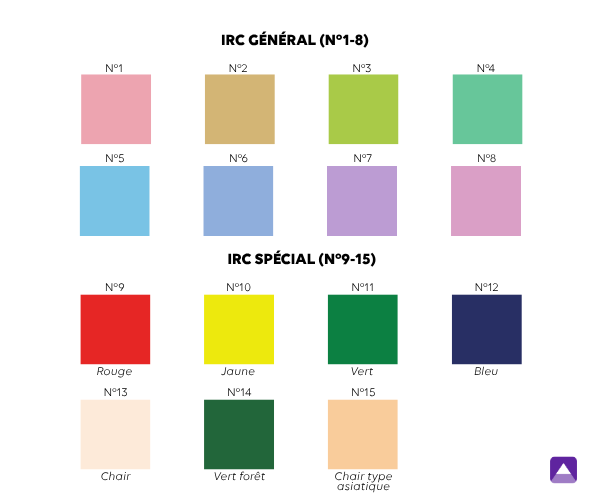

Cependant, l’IRC classique se base sur 8 couleurs standards (R1 à R8). Or certaines teintes critiques pour la chirurgie ne sont pas incluses dans cette série :
- R9 (rouge) : indispensable pour la visualisation des tissus sanguins et des vaisseaux.
- R13 et R15 : correspondent respectivement à la teinte de la peau blanche et de la peau asiatique, essentielles pour les applications dermatologiques ou plastiques.
C’est pourquoi les éclairages chirurgicaux Surgiris, comme la gamme XMT, vont au‑delà du simple Ra 99 avec un R9 à 99 et un R13 à 99, offrant un rendu fidèle et précis des couleurs sur l’ensemble du champ opératoire. Cette performance assure au chirurgien une vision confortable et équilibrée, réduisant la fatigue oculaire lors des interventions longues.
En combinant un IRC élevé à une homogénéité lumineuse maîtrisée, Surgiris garantit une qualité de vision optimale au bloc opératoire, conforme aux exigences cliniques les plus strictes.
2. Intensité lumineuse et température de couleur : maîtriser la lumière au bloc opératoire
Qu’est-ce que l’éclairement central (Ec) ?
L’intensité lumineuse est un paramètre fondamental de tout éclairage chirurgical. Elle détermine la puissance d’éclairement disponible sur le champ opératoire et influence directement la précision du geste du chirurgien. Cette intensité se mesure en Lux, et les valeurs varient selon les besoins de chaque intervention.
L’éclairement central, ou Ec, correspond à la densité de lumière maximale au centre du champ opératoire. En d’autres termes, c’est l’endroit où la lumière est la plus intense et où la visibilité du chirurgien est optimale. Cette valeur se mesure en Lux.
Chez Surgiris, nos éclairages opératoires XMT et EPURE proposent un éclairement central (Ec) de 160 000 Lux, offrant un cœur lumineux puissant pour les zones critiques.
Profondeur de champ : L1 + L2
La profondeur de champ, notée L1 + L2, désigne la distance sur laquelle la lumière reste suffisamment intense pour permettre au chirurgien de travailler dans de bonnes conditions visuelles.
Elle se mesure par rapport à l’éclairement central (Ec), c’est-à-dire la zone où la lumière atteint son intensité maximale.
Deux seuils de référence sont utilisés dans les tests photométriques :

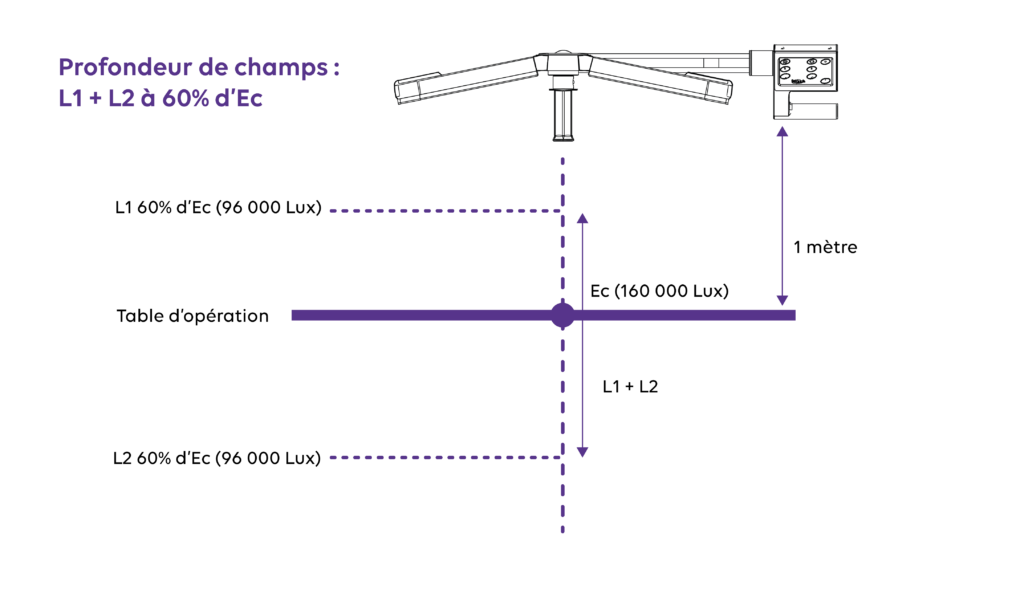

- À 60 % Ec : correspond à la zone où la lumière reste à au moins 60 % de sa puissance maximale. C’est la zone de travail idéale, où l’éclairage est homogène et confortable.

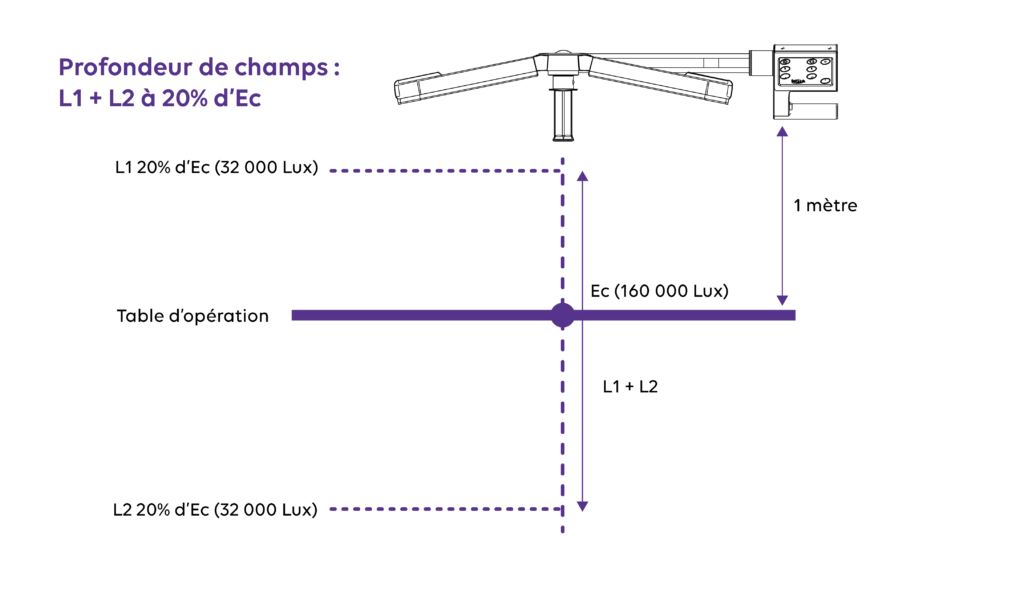

- À 20 % Ec : indique jusqu’où la lumière reste exploitable, même en périphérie ou en profondeur du champ opératoire. Cela traduit la capacité de la lampe à pénétrer en profondeur, par exemple dans les cavités abdominales ou thoraciques.
Ces valeurs ne sont pas théoriques : elles sont mesurées en laboratoire selon la norme IEC 60601-2-41, à partir de la courbe de distribution lumineuse de chaque modèle.
Par exemple :
- Sur la gamme XMT, la profondeur de champ est de 70 cm à 60 % Ec et 130 cm à 20 % Ec.
- Sur la gamme EPURE, elle atteint 69 cm à 60 % Ec et 136 cm à 20 % Ec.
Ces résultats traduisent la capacité des éclairages Surgiris à maintenir une intensité lumineuse stable et homogène sur une grande profondeur, garantissant ainsi une visibilité optimale quelle que soit la position du chirurgien ou la nature de l’intervention.
Diamètre du champ lumineux : D10 et D50
Le diamètre du champ lumineux indique la surface réellement éclairée par la lampe chirurgicale. Il se mesure selon deux valeurs de référence, D10 et D50, déterminées à partir de l’intensité lumineuse centrale (Ec).

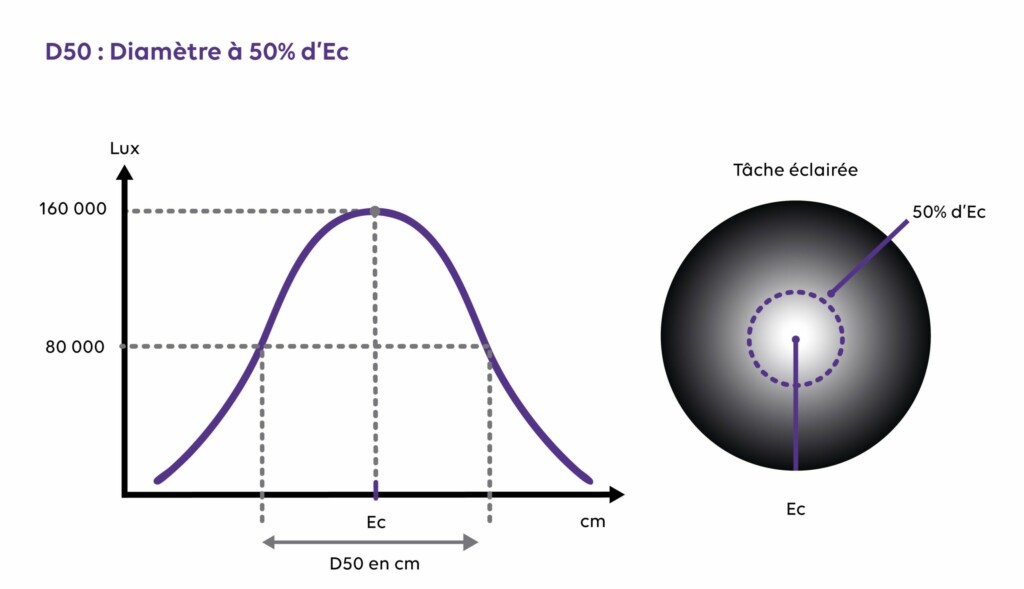

- D50 correspond au diamètre du cœur lumineux, c’est-à-dire la zone où l’intensité reste à 50 % de l’éclairement central. C’est la partie la plus concentrée et la plus homogène du faisceau.
- D10 correspond au diamètre total du champ opératoire, soit la zone où l’intensité lumineuse descend à 10 % de l’éclairement central. Cette mesure définit la limite extérieure du faisceau lumineux.
Ces deux valeurs sont essentielles pour évaluer la taille du champ opératoire effectivement couvert et la répartition de la lumière. Un bon équilibre entre D10 et D50 garantit une lumière homogène, sans zone d’ombre, tout en évitant un faisceau trop large ou trop concentré.
Les valeurs diffèrent légèrement selon la conception optique de chaque modèle :
- Eclairage X3MT : D10 = 33 cm, D50 = 17 cm
- Eclairage EPURE : D10 = 27 cm, D50 = 18 cm
Ces chiffres montrent que les deux gammes offrent une large couverture lumineuse, adaptée à la taille du champ opératoire, tout en préservant une forte intensité au centre du faisceau. Cela permet au chirurgien d’ajuster précisément la zone éclairée, en fonction du type d’intervention et du niveau de détail requis.
Température de couleur : adapter la lumière aux besoins chirurgicaux

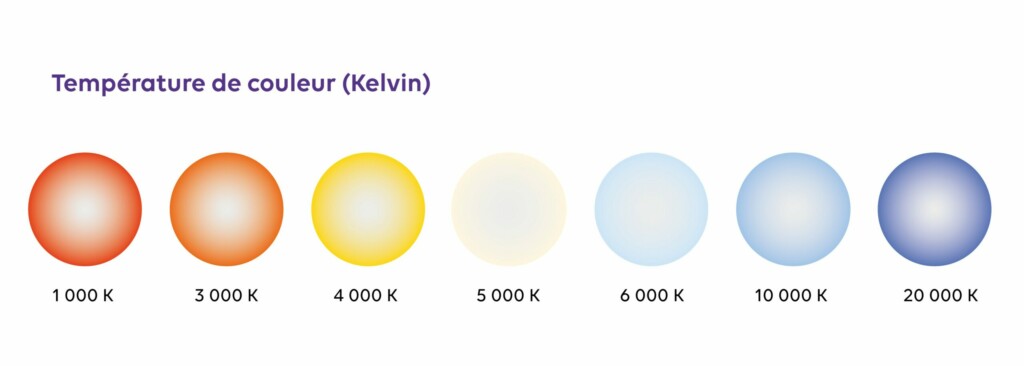

La température de couleur, exprimée en Kelvin (K), caractérise la teinte visuelle de la lumière émise par l’éclairage chirurgical.
Elle influence directement la perception des couleurs, le contraste visuel et le confort du praticien au bloc opératoire.
- Une température basse (vers 3 500 K) produit une lumière chaude, légèrement ambrée. Elle est plus douce pour les yeux et limite la fatigue visuelle lors des interventions longues.
- Une température élevée (vers 5 000 K) correspond à une lumière froide, proche de la lumière naturelle du jour. Elle favorise la précision visuelle et la distinction fine des tissus.
Les deux gammes d’éclairages chirurgicaux Surgiris XMT et EPURE offrent une plage de réglage identique de la température de couleur :
3 500 K – 4 000 K – 4 500 K – 5 000 K
Cette flexibilité permet au chirurgien de sélectionner la teinte lumineuse la plus adaptée à chaque spécialité ou préférence personnelle :
- Une lumière plus chaude pour les chirurgies longues ou les interventions nécessitant un confort oculaire accru.
- Une lumière plus froide pour les disciplines où la finesse de contraste et la différenciation des tissus sont prioritaires, comme la chirurgie vasculaire ou plastique.
Ainsi, la possibilité d’ajuster la température de couleur sur les gammes XMT et EPURE garantit un éclairage chirurgical sur mesure, à la fois performant, ergonomique et respectueux du confort visuel du praticien.
3. Technologies avancées : performance et confort au bloc opératoire
Choisir un éclairage chirurgical ne se limite pas à vérifier l’IRC, l’éclairement central, la profondeur de champ ou le diamètre du faisceau. Deux autres critères essentiels garantissent une qualité optimale au bloc :

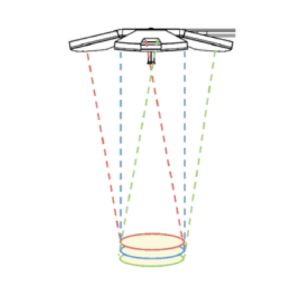

Dissolution des ombres
Dans une salle d’opération, la présence d’ombres sur le champ opératoire peut nuire à la visibilité du chirurgien et augmenter le risque d’erreurs. La dissolution des ombres est donc un critère essentiel d’un éclairage chirurgical performant. Elle garantit que même lorsque des obstacles – têtes ou instruments – se trouvent entre la source lumineuse et la zone opérée, la lumière reste homogène et uniforme.
Grâce à la technologie unique de superposition des tâches lumineuses des lampes Surgiris, chaque module diffuse sa lumière de manière indépendante, créant un faisceau homogène et exempt de zones d’ombre. Cette conception assure une visibilité optimale, réduisant la fatigue visuelle et permettant des gestes précis tout au long de l’intervention.

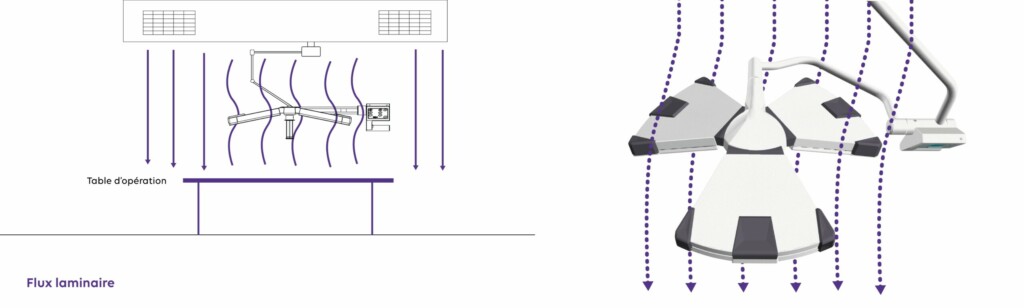

Perturbation du flux laminaire
Le flux laminaire correspond à la circulation d’air stérile dans une salle d’opération. Il est conçu pour éviter la contamination du champ opératoire par des particules ou bactéries. Toute perturbation excessive de ce flux peut compromettre l’hygiène et augmenter le risque d’infections post-opératoires.
Tout éclairage installé dans la salle peut le perturber, c’est pourquoi la norme DIN 1946‑4 recommande que la perturbation maximale du flux laminaire ne dépasse pas 37,5 %.
La perturbation du flux laminaire mesure l’effet d’un éclairage sur ce mouvement d’air : plus le pourcentage est faible, moins l’éclairage gêne la circulation de l’air stérile. Les éclairages Surgiris respectent largement cette exigence :
Chez Surgiris, la conception des lampes XMT et EPURE prend ce critère en compte :
- XMT : perturbation du flux laminaire 28 %, ce qui limite fortement la dispersion de particules et garantit un environnement sûr.
- EPURE : perturbation du flux laminaire 32 %, tout en maintenant un éclairage puissant et homogène.
Ces valeurs assurent que l’air stérile circule efficacement tout en maintenant une intensité lumineuse maximale au centre du champ opératoire, garantissant à la fois sécurité et visibilité.
Au‑delà de la lumière : nos technologies au service du bloc opératoire
En plus de performances classiques comme un bon R9, un Ec élevé ou une profondeur de champ adaptée. Surgiris propose également des technologies brevetées avancées pour améliorer le confort, la précision et la fiabilité au bloc opératoire :
- FOCUSMATIC : focalisation électronique du champ lumineux sans perte d’intensité.
- MOTION MATIC : réglages sans contact, directement en zone stérile.
- EFA, CCL, APM et WCT : algorithmes et systèmes garantissant la stabilité du rendu des couleurs, la durabilité des performances et le pilotage sans fil.
Pour découvrir toutes les fonctionnalités avancées et les brevets associés, vous pouvez consulter notre article dédié.
Un projet ? N’hésitez pas à contacter notre service commercial.
